1/1.7型6メガピクセル マシンビジョン用単焦点レンズM117FMシリーズ5機種 発売発表

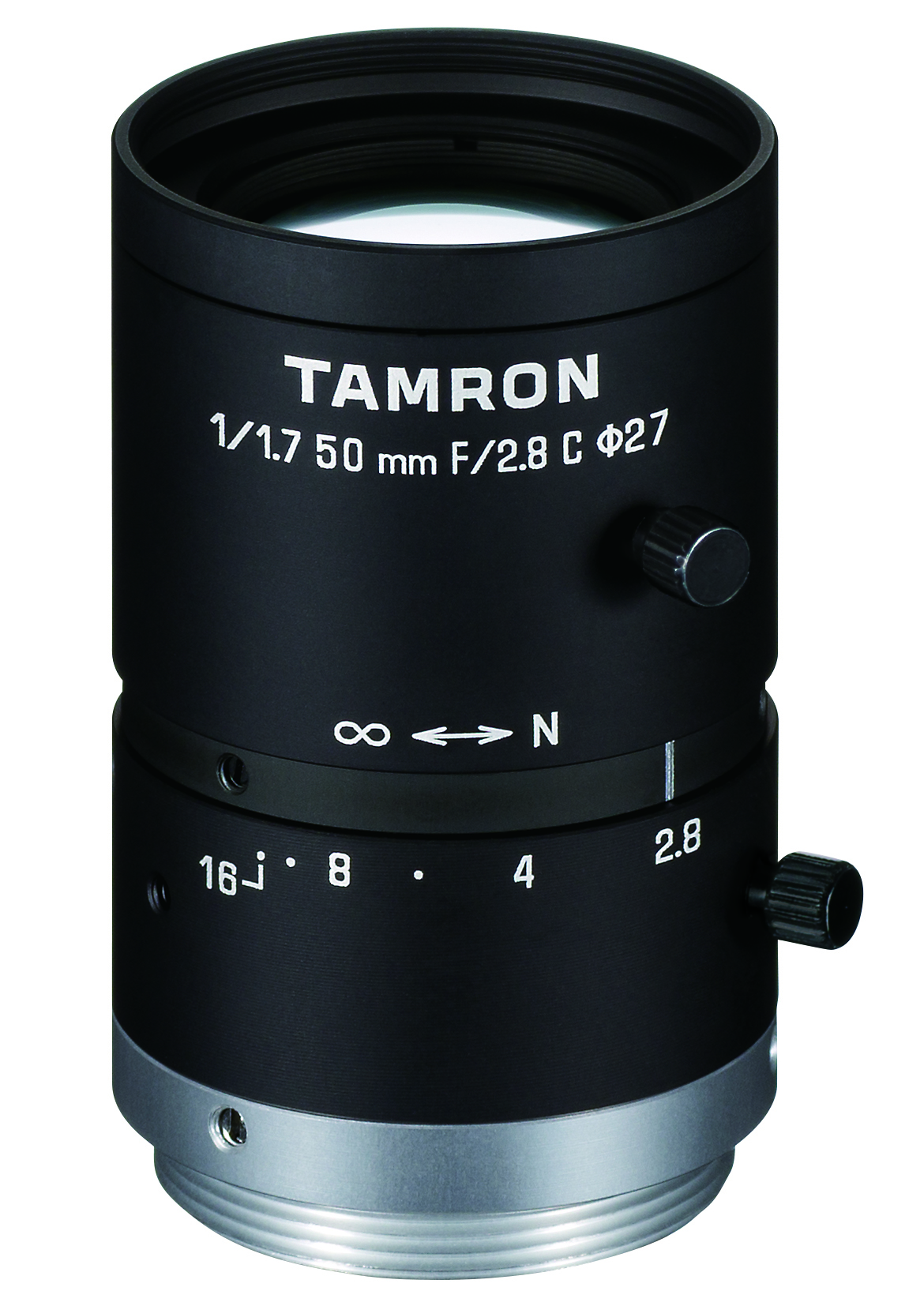

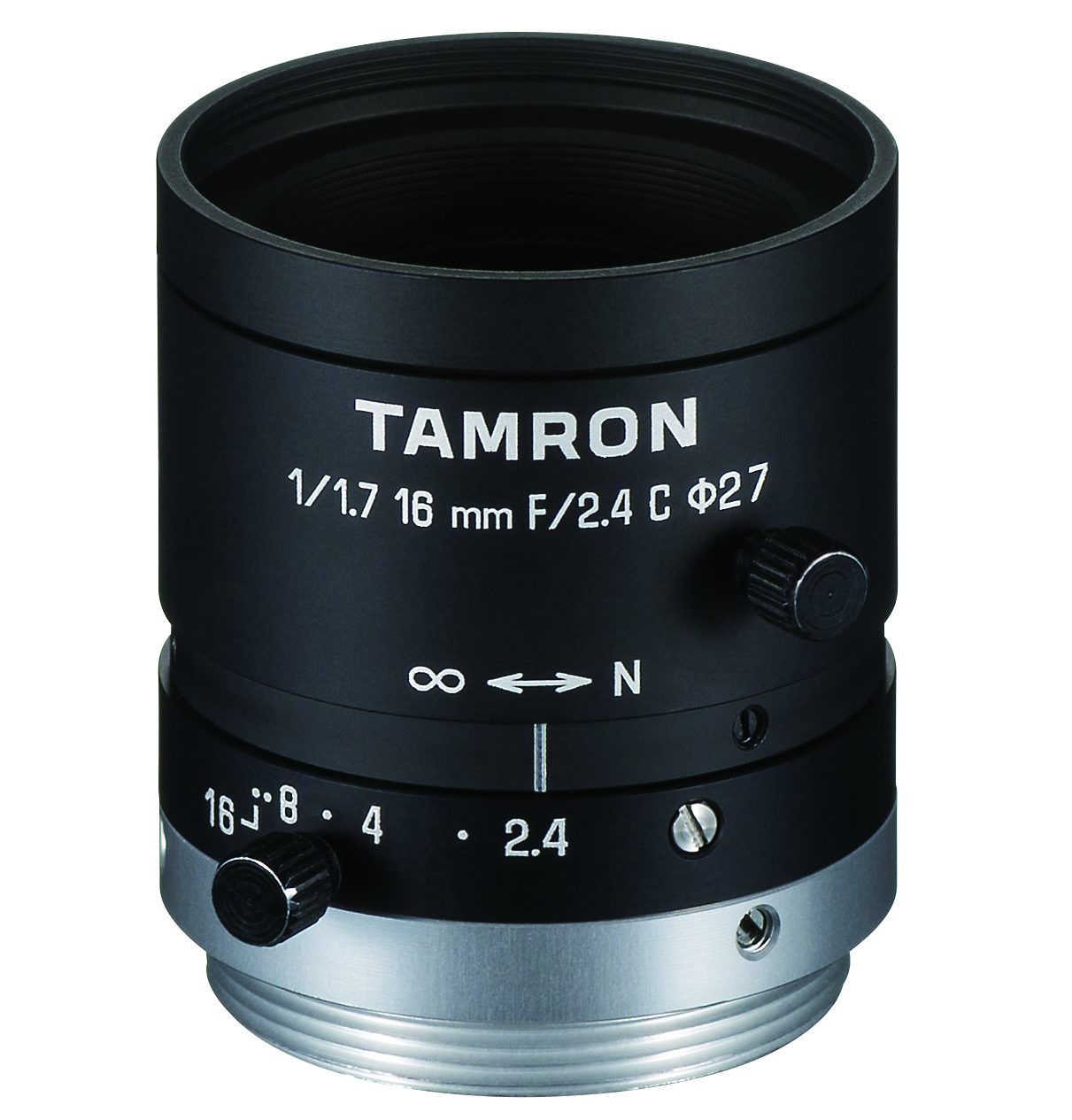

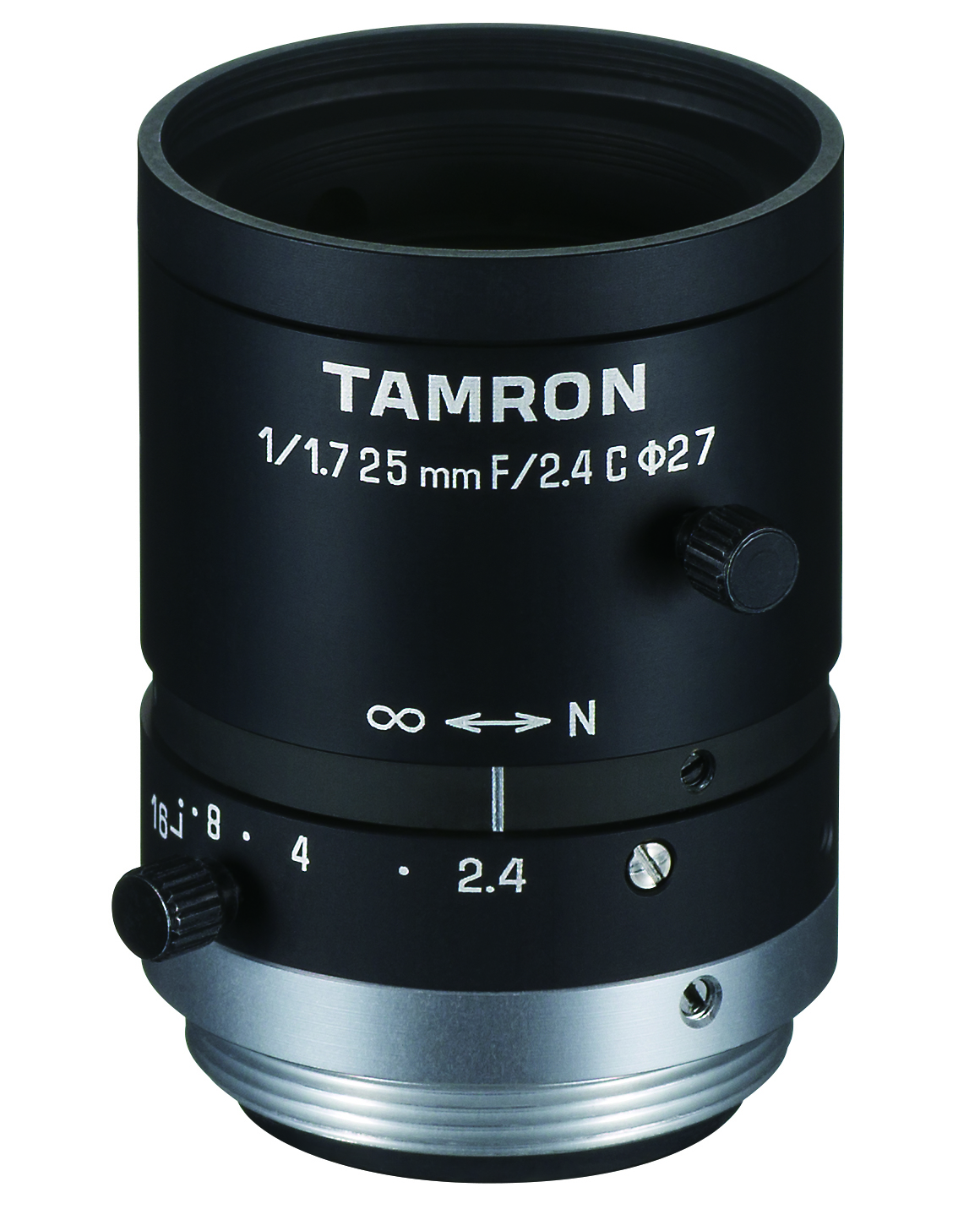

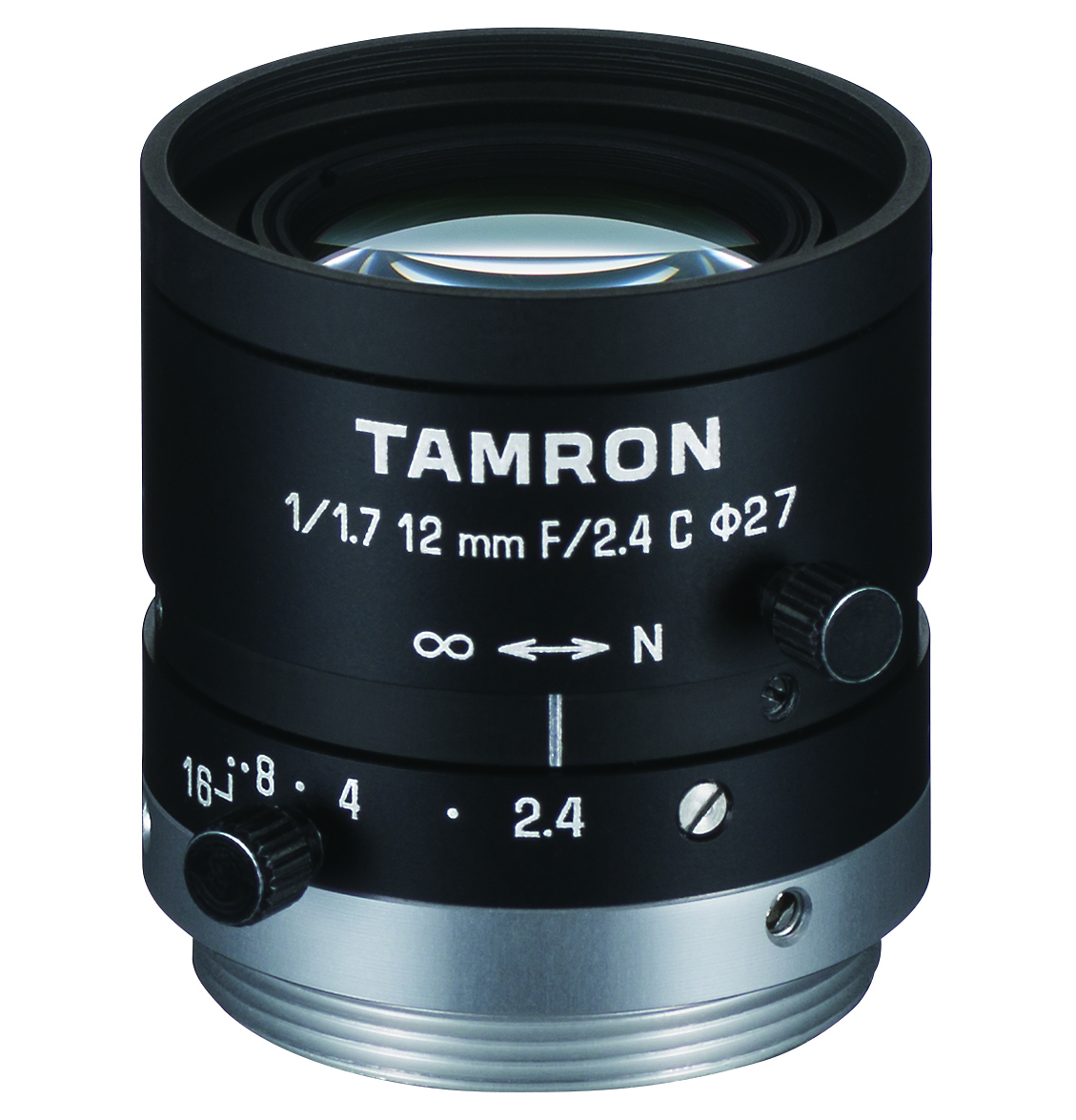

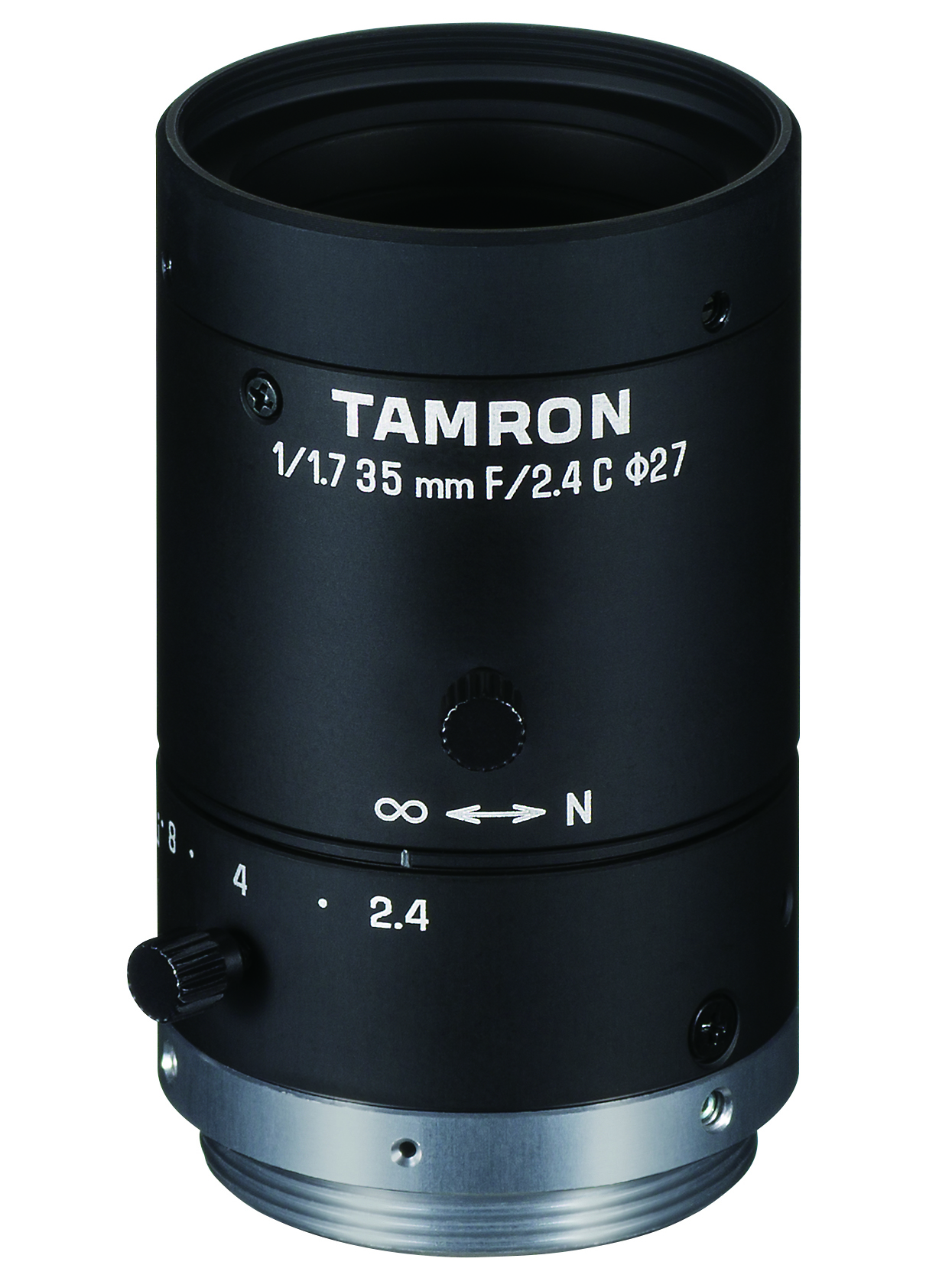

総合光学機器メーカーの株式会社タムロン（代表取締役社長：鯵坂司郎、本社：さいたま市）は、1/1.7型センサー対応で、6メガピクセルの高解像度を実現しながらも、業界最小^※外径φ29mmのコンパクトサイズを達成したマシンビジョン用単焦点レンズ1/1.7型 M117FMシリーズを展開しています。今回、このシリーズにM117FM12 / M117FM16 / M117FM25 / M117FM35 / M117FM50 計5機種を加えて2020年12月4日に新発売します。

近年、製造装置･基板実装装置･各種検査装置･各種工作機器を始めとして、マシンビジョン用途で使用されているメガピクセルカメラは、一層の高画素化が進んでおります。
これに対してタムロンは、1.1型用、1/1.2型用、2/3型用、1/1.7型用、1/1.8型用としてトータル30機種のメガピクセルマシンビジョン用レンズをラインナップし、様々な要求にお応えしています。

今回、将来的に普及が見込まれる1/1.7型・1/1.8型カメラ対応6メガピクセルマシンビジョン用レンズシリーズに新たに5機種を追加します。M117FMシリーズとしては、既に発売している広角レンズ「1/1.7型 6mm F/2.4 (Model:M117FM06)」、「1/1.7型 8mm F/2.4(Model:M117FM08)」の2機種に加えてトータル7機種ラインナップとなり、マシンビジョン用途で要求される幅広い画角に対応することが可能となります。

さらに設置スペースが限られる環境下においても、至近距離から高解像度、高コントラストな撮影を可能とする、外径φ29mmのコンパクトなレンズ設計を実現しています。

タムロンは、今後もマシンビジョン用単焦点レンズに対するお客様の様々なご要望に積極的に取り組み、画面全域にわたる高い光学性能と利便性を追求したレンズ開発を進めてまいります。

１．業界トップクラスの高解像度・高コントラスト

1/1.7型　2.74μmピクセルピッチ　最大6メガピクセル相当の高解像度を実現。
φ29mmのマシンビジョン用レンズの中でも、最高レベルの解像度・コントラスト性能を保持しています。

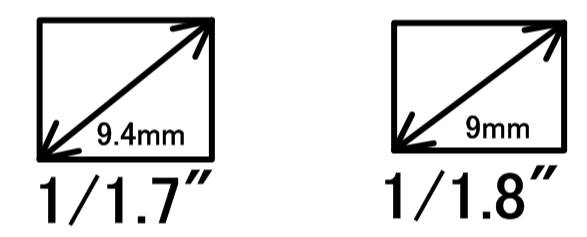

＜イメージャーサイズの例＞

２．業界トップクラスの低ディストーション(TV Distortion)を実現

従来機種と比べて、大幅にTV Distortionの改善を行っています。
仕様値：M117FM12 : -0.45% /M117FM16 : -0.1% /M117FM25 : -0.1% /M117FM35 : -0.1% /M117FM50 : -0.1%

３．至近距離での撮影性能を追求

使用頻度の高い至近撮影距離での良好な画質を達成しています。

４．厳格な検査体制

中心から最周辺まで、解像度のチェック条件を厳しく設定しています。これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供致します。

５．耐振動・耐衝撃を考慮した機構設計

従来機種と比べて振動衝撃性能が向上した新規機構を採用。
振動衝撃が発生する過酷な環境下において、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制します。
※振動周波数 10-60Hz(振幅0.75mm)、振動周波数60-200Hz(加速度100m/S2)、サイクル50cycle

６．使用頻度の高いイモビスを標準添付

ロックビスをイモビスに替えることで、レンズ本体の最大径をよりコンパクトにすることが可能です。
