カメラモジュール
-
LW10F12-ET
-
-
2022.09
2050.01
センサ 焦点距離 F/No 水平画角 -
| ディテクター | |||||
|---|---|---|---|---|---|
| ディテクタータイプ | 非冷却マイクロボロメーター | ディテクター 対応波長 |
8～12μm | ||
| 画像・光学関連 | |||||
| 画像解像度 | 80 x 80 ピクセル | 画角(FOV) | 12°(H) x 12°(V) | ||
| NETD | 100mK (typical) | フォーカス | マニュアル調整可能 | ||
| レンズ 焦点距離 | f=13mm F/1.1 | 最短撮影距離 | 20cm | ||
| 温度測定機能 | |||||
| 温度補正方式 | タムロン オリジナル温度演算方式 | 測定温度精度 | 10℃～60℃：±2℃ ※環境温度条件：10℃～40℃ 10℃～100℃：±5℃ ※環境温度条件：0℃～60℃ ※絶対温度を保証するものではございません。 環境条件により差異が生じます。 |
||
| 熱画像測定温度範囲 | -40℃～200℃ | ||||
| 測定温度範囲 | 10℃～100℃ | ||||
| 温度解析機能 | |||||
| 温度解析エリア | 6400ピクセル （常時ピクセル毎に温度解析実行） | ||||
| 画像表示機能 | |||||
| ノイズリダクション (DNR) |
OFF/2D/3D（8bit熱画像設定時） | ヒストグラム 平均化処理 |
Auto/Manual（8bit熱画像設定時） | ||
| GAMMA補正 | 調整可能（8bit熱画像設定時） | ||||
| 出力インターフェイス | |||||
| インターフェイス | 10BASE-T/100BASE-TX PoE Ethernet | 通信プロトコル | タムロンオリジナルプロトコル | ||
| コネクター | M12 8ピンコネクター （8pin→RJ45 male 変換防水ケーブル付属） |
フレームレート | 1/2/4/8 fps ※ ワッセナー条約に基づく輸出貿易令出力制限に対応済 |
||
| 出力データー | ①16bit 温度データ（UDPプロトコル） ② 8bit 熱画像データ（UDPプロトコル） ③16bit 温度データ + 8bit 熱画像データ（UDPプロトコル） ※①②③から選択可能 |
||||
| 総合 | |||||
| 電源電圧 | Power over Ethernet(PoE) ,IEEE802.3 af(DC48V) | 保存温度範囲 | -20℃ ～ +70℃ | ||

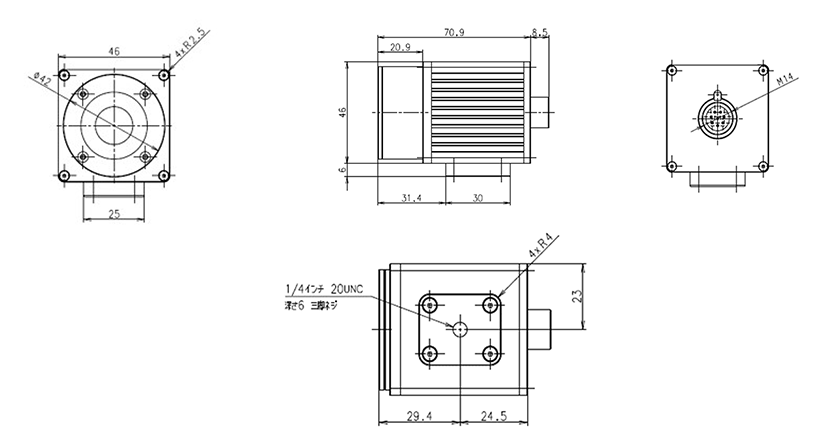

| 消費電力 | 最大 1.5W | 外形寸法 (W x H x D) |
46 x 46 x 71mm | ||
| 性能温度湿度範囲 | 0℃ ～ +60℃ ／ 20 ～80% (但し結露除く) | 質量 | 約228g | ||
| 動作温度湿度範囲 | -20℃ ～ +70℃ ／ 20 ～80% (但し結露除く) | 防塵防水規格 | IP67相当 | ||
※ 仕様はお断りなく変更する場合があります。
